壁ツールのオフセット

初歩的な事だけど、実は私「何で?」って、なったことがあります(笑)



柱芯、壁芯など建築にはいろんな芯がありますが、木造の場合ほとんどが「柱芯=通り芯」になっていると思います。

そして、柱の左右では取り付く材料が違うので、取り付く材料の厚みの差をオフセットしなければいけません。



「何で?」って戸惑ったのはココからで、作図の際にオフセットモードにせずに、両側線作成モードで描いてしまったのです。

ま、すぐに気が付きましたが、もし同じような事で悩んでいる人がいれば参考にして下さい。





この場合のオフセットは-13.25です。(芯から左右厚差の半分)

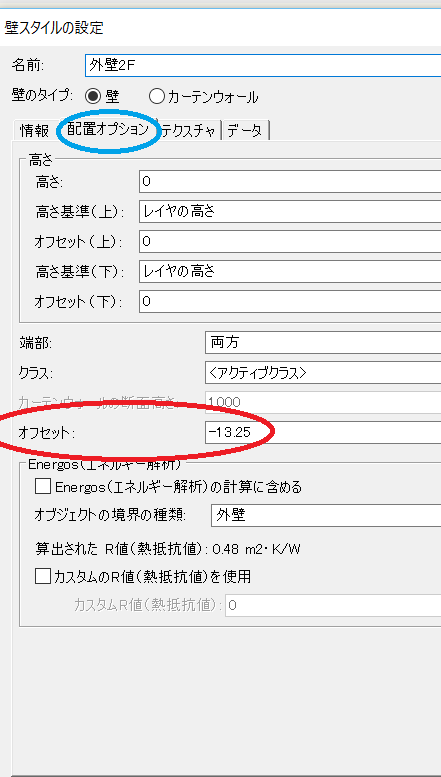

壁スタイルの編集画面の「配置オプション」のオフセットの数値を-13.25と入力します。





設定を終えたら、オフセットモードを選択し、通り芯に沿って「右回り」(原則)に壁を描いていきます。

(左回りの人はオフセットはマイナスではないです)



米 9/28 補足です。

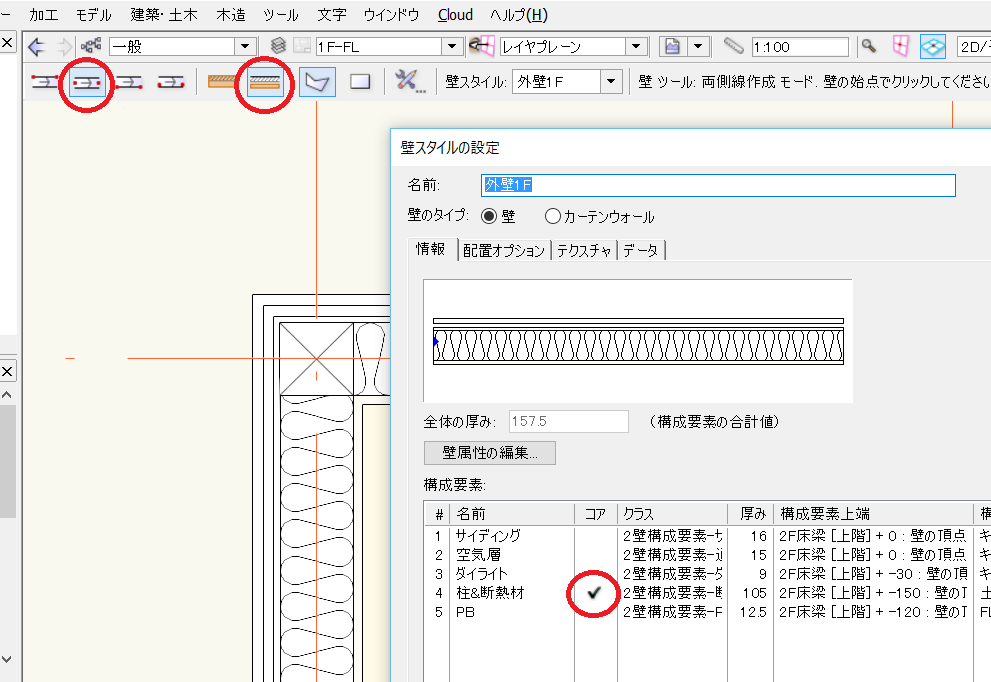

壁を配置する時、制御線をコアに適用モードにして、壁スタイルのコアを柱にチェックを入れておけば

オフセットモードにしなくてもいいようになっています。

コチラの方が楽ですね(笑)









JUGEMテーマ:建築・設計・デザイン
