昨日の続きで、断熱材を構成要素に入れたパターンです。



まずはスラブ構成要素はこんな感じです。



断熱材が入りました。

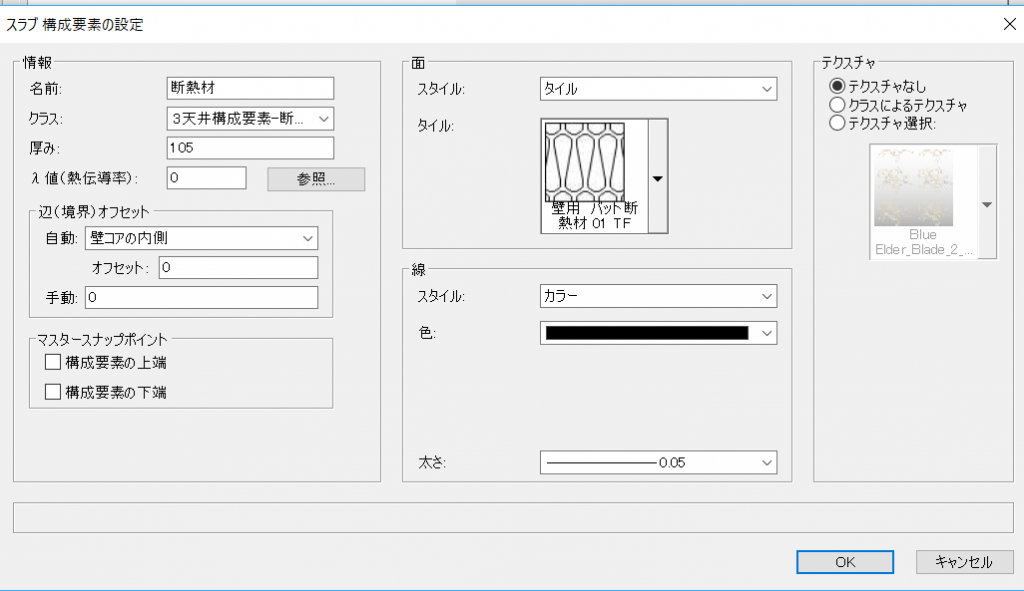

次に断熱材を編集します。



厚みは皆さんの仕様にあわせて設定下ください。

属性はいつものようにタイルから断熱材を選択します。



ココで発見がありました(笑)

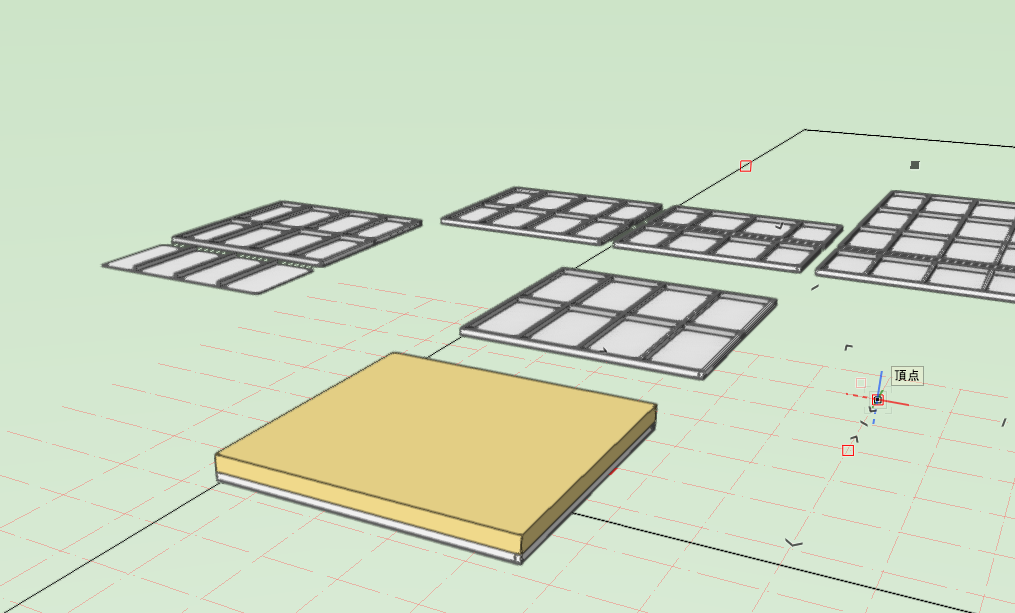

まずは画像を

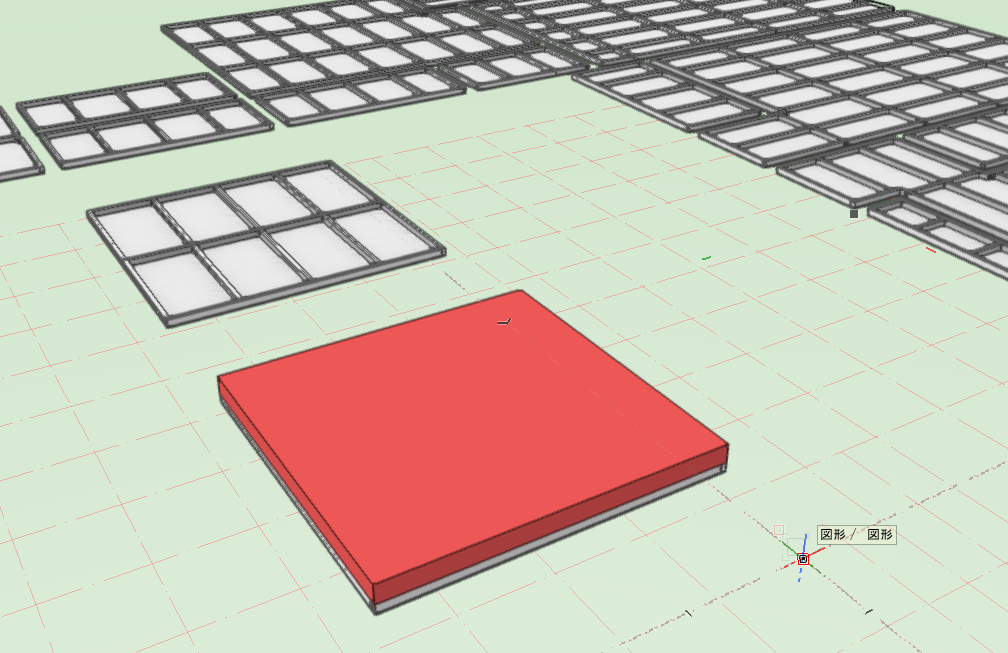

GWなのでオレンジやエンジ、ホワイト、イエローなどありますが

面属性でタイルとするとカラー設定できないと思っていたのですが、出来るようです。



タイルを設定する前にカラーで画像の色を選択し、そして次にタイルで断熱材と設定する流れだと3Dにした時に色が表現されるんです。コレ、知りませんでした💧

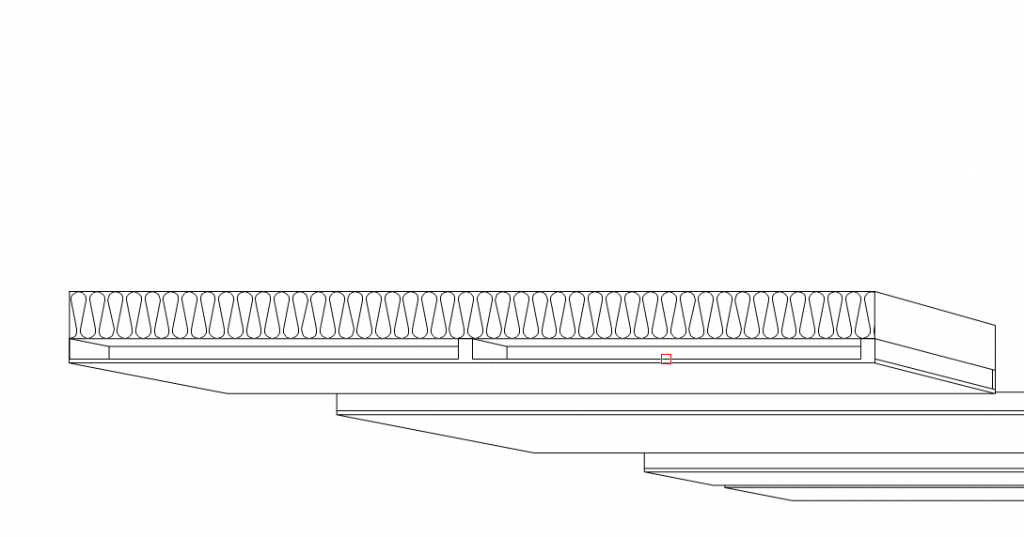

ちなみに断面はこんな感じです。



ちゃんと断熱材になってますよね(笑)



スラブから軸組みを作成できる簡単な作業で、しかも面積、数量までワークシートに反映できるので

BIMとしても重宝します。



まだという方は試してみる価値はありそうです。
