勝手が違うと思い込んで取り掛かったエクステリアプラン。
その余計な思い込みがかえって時間を掛けることになったかも、という感じがしています。

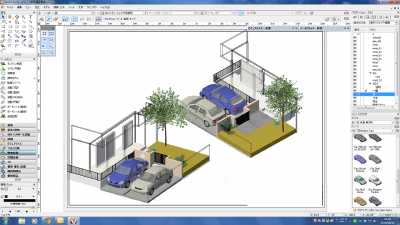

今回は100%BIMとはいかなかったけど作業の流れは建築のそれと同じで、
デザインレイヤでモデリングしシートレイヤに書き出す。

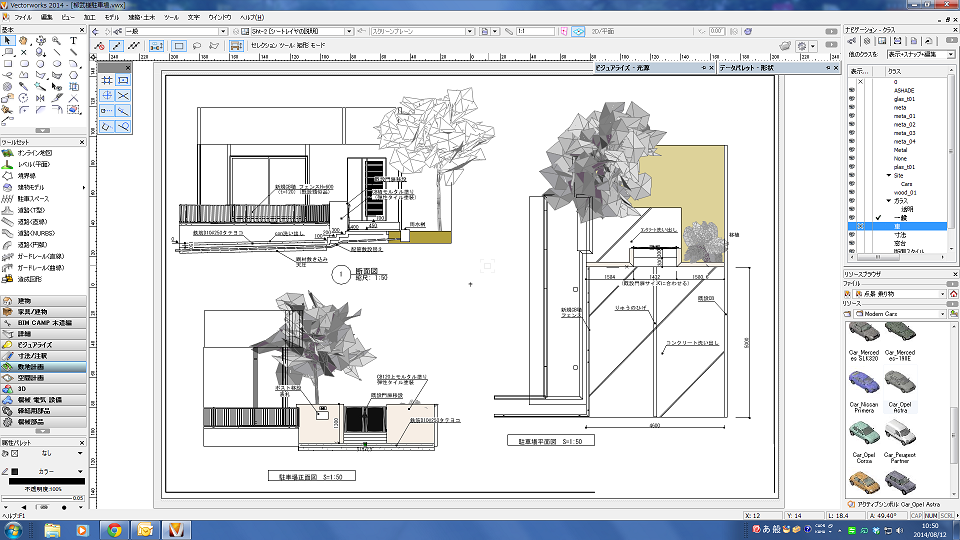

ちょっと焦ったのは断面ビューポート。
Dレイヤで中途半端にモデリングしてるものがそのまま現れるので、DレイヤとSレイヤを行ったり来たり&粗隠し(笑)
今回はエクステリア業者さんに積算依頼する予定なので、とりあえず積算できる図面に仕上げるのが目的でした。
かつての2D設計図的な雰囲気でなんとか完成しましたが、やっぱ、モデリングは大切ですね。。。反省。
PS
シンボル車がかなり型落ちなので改善したいです^_^;
