いつもコメント下さるS山さんからのリクエストで、「砕石部(栗石)のハッチング」についてです。



と、書きましたが説明するのにかなりの文字数になるので、見ただけで拒絶反応起こす方もいると思います。

実際、私がそうですから(汗)文字が多すぎると絶対に最後まで読まないです(笑)



なので編集ダイアログ画面に描き込みました。



このハッチングは3本の線(レベル1,2,3)で構成されています。

一番重要な数値だけ押さえておけば、それぞれの角度などはお好み次第でいいと思います。



重要な数値はレベル1,2,3全部の間隔数値「150」それともう一つ第2基準点の距離(L)「300」

上記以外は画面を見ながら、動かしながら設定すればいいと思います。

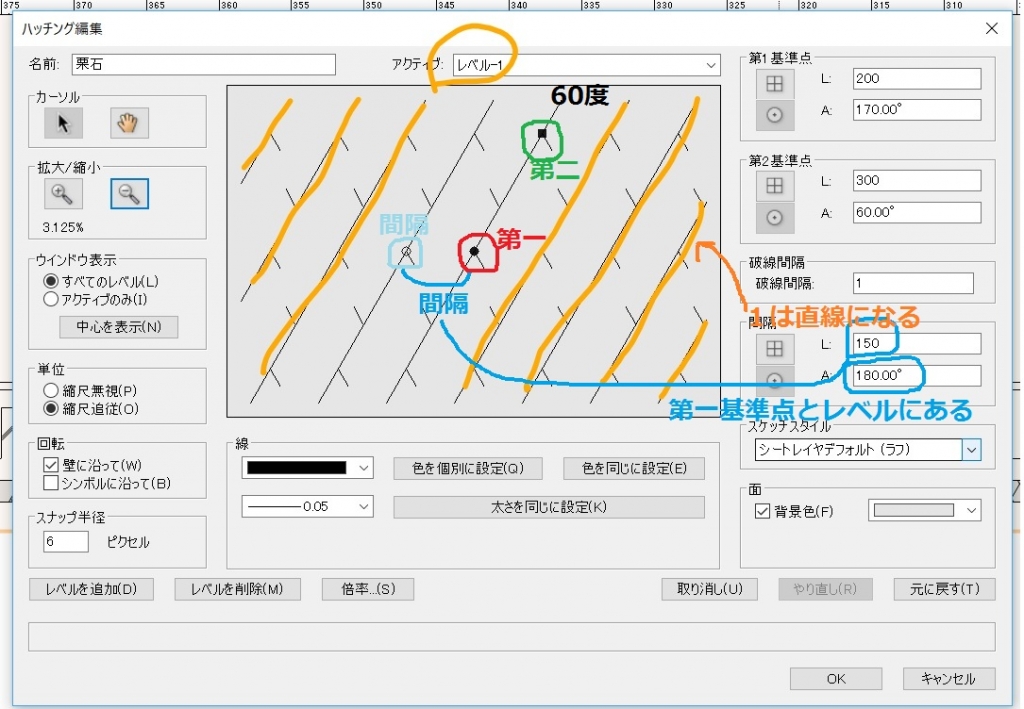

先ずはレベル1は斜めの実線で、角度は60度、実線間隔は150です。

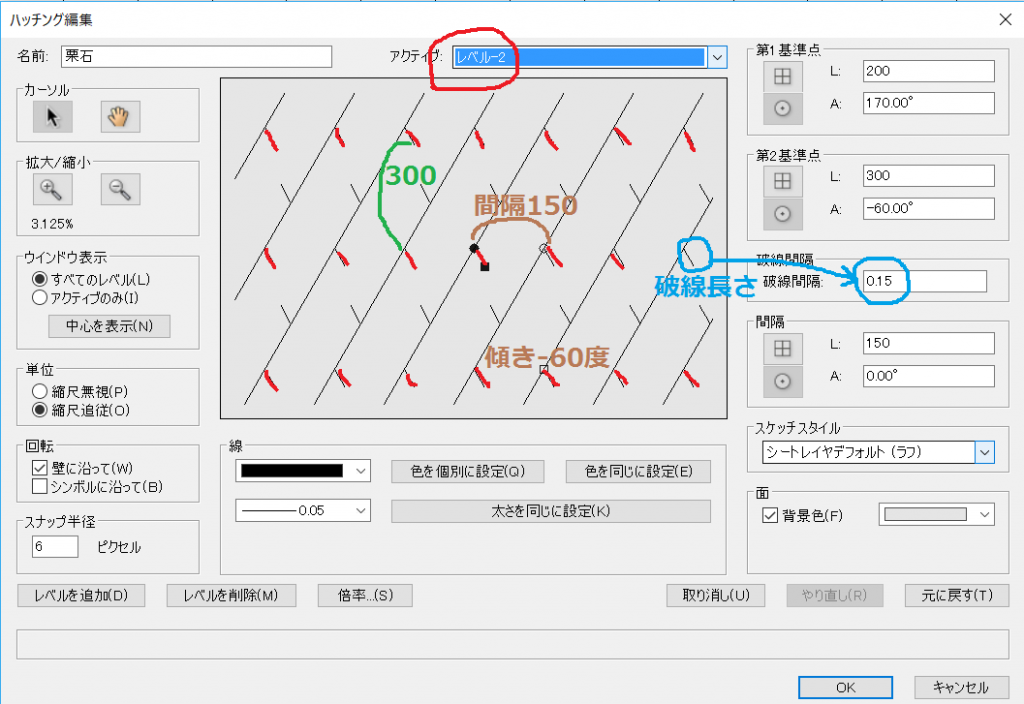

次にレベル2、赤い破線です。







最後にレベル3

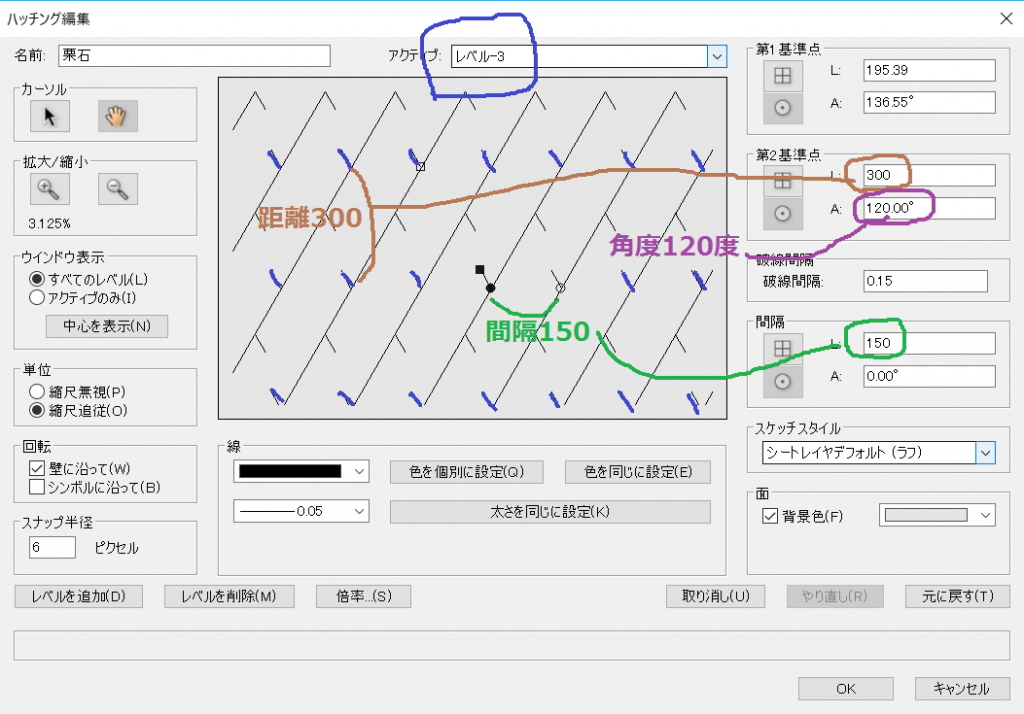

青い破線で間隔150、距離300、角度120度





説明の省略し過ぎですが、感覚的に操作できるので試してみてください。

最初は時間がかかるとおもいますが、その内慣れて来ると思います。

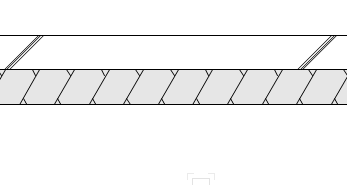

最後に薄いグレー色にしています(^^♪
