12月7日(水)webセミナーに参加された方、ありがとうございました。



今日はその時にもっとやりたかった事をやります。

それはラベルをチョットだけカッコよくする方法です(笑)



では早速、



セミナーでは↓の形で終わりましたが

これを編集していきます。







①リソースブラウザのシンボルが格納されている所から、APAラベルを探してそのうえで右クリックし、2Dを編集を選択します。



すると↓のような画面になります。

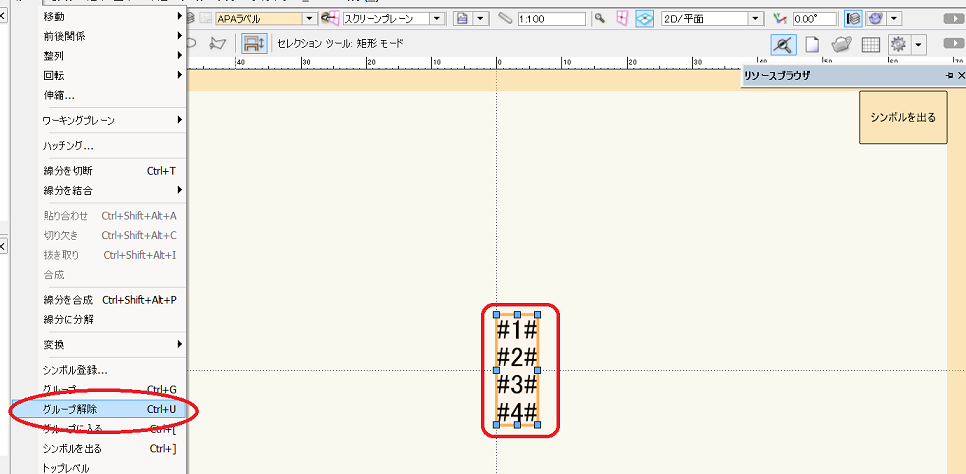

②ラベルシンボルがグループ化されているので、これを解除して編集できるようにします。

メニューバーの加工 → グループ解除 とします。



するとラベルを編集できるようになります。

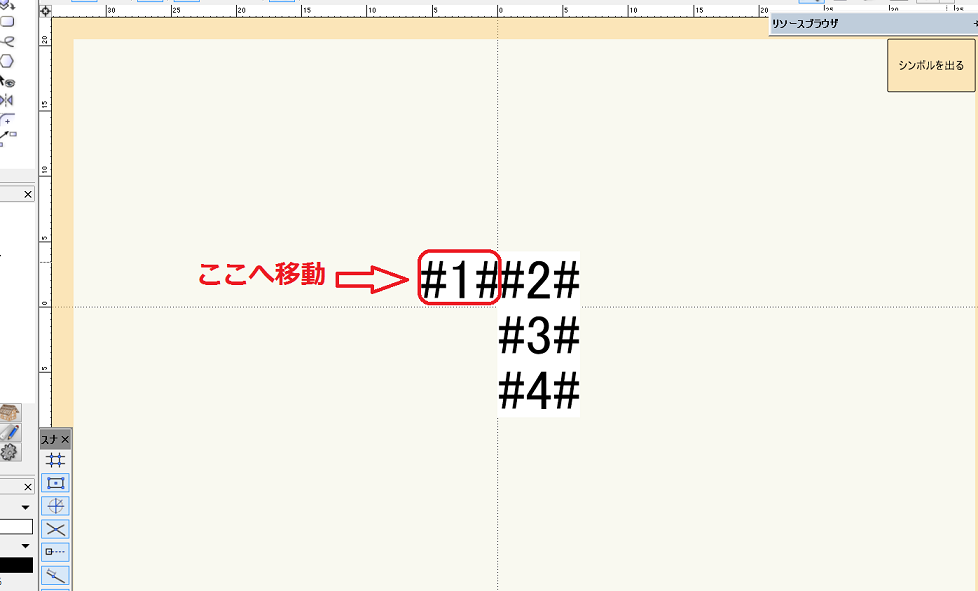

③とりあえずスペース番号を室名の横にドラックして移動させます。↓

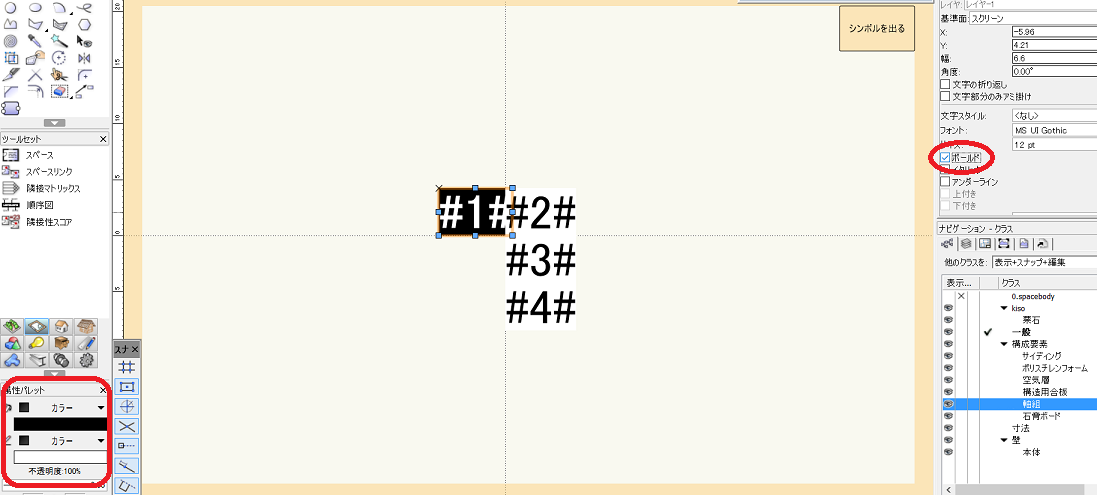

④次に、スペース番号を選択した状態で、属性パレットで面属性を黒、線属性を白

そしてデータパレットで文字を太くするボールドにチェックを入れます。↓







⑤OKボタンでシンボル編集画面を出ます。

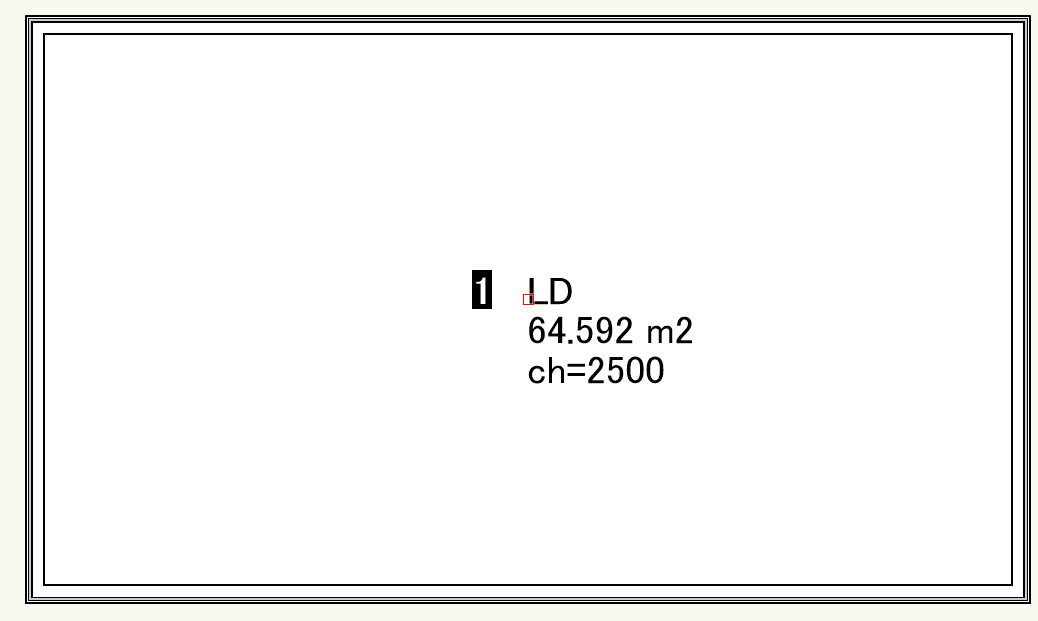

すると↓のようなラベルに変身しています(笑)



どうですか?少しは締まった感じがするでしょ?( ̄▽ ̄)

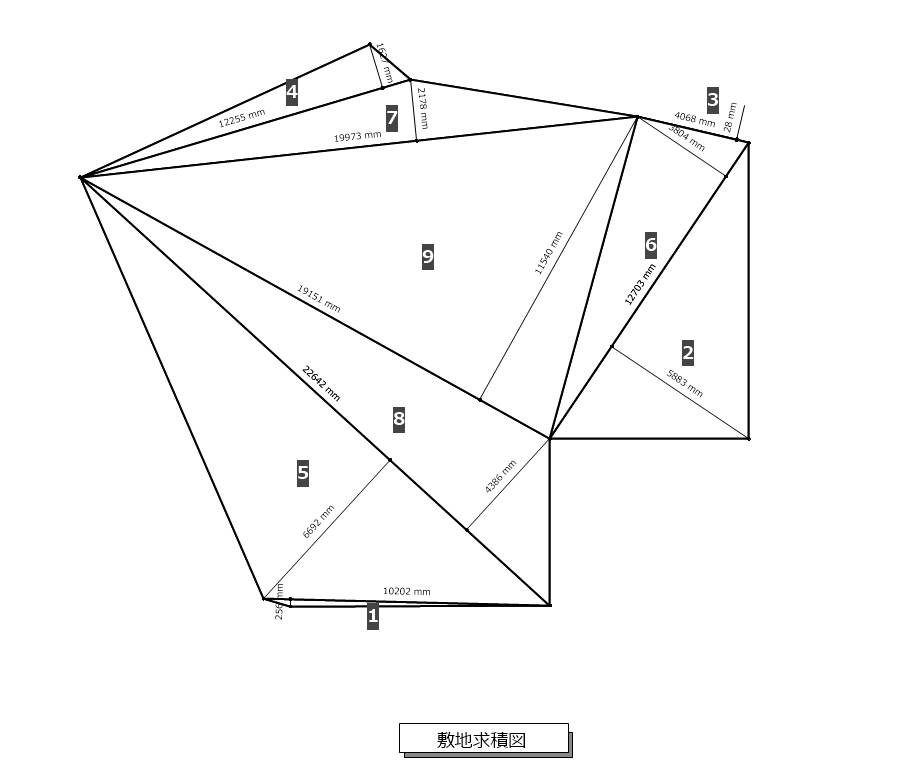

参考までに敷地求積図で三斜切った絵をこの仕様(番号)にするとビビッと締まりますよ(笑)↓









楽しんでVectorを進めてください(^^)/



*セミナー参加された方々にはVTRが見られるようになったとのメールが届いていると思います。

是非、その続き、このラベル編集をやってみて下さい(''◇'')ゞ
