↑建築意匠系の建具表はこんな感じかなと思うのですが

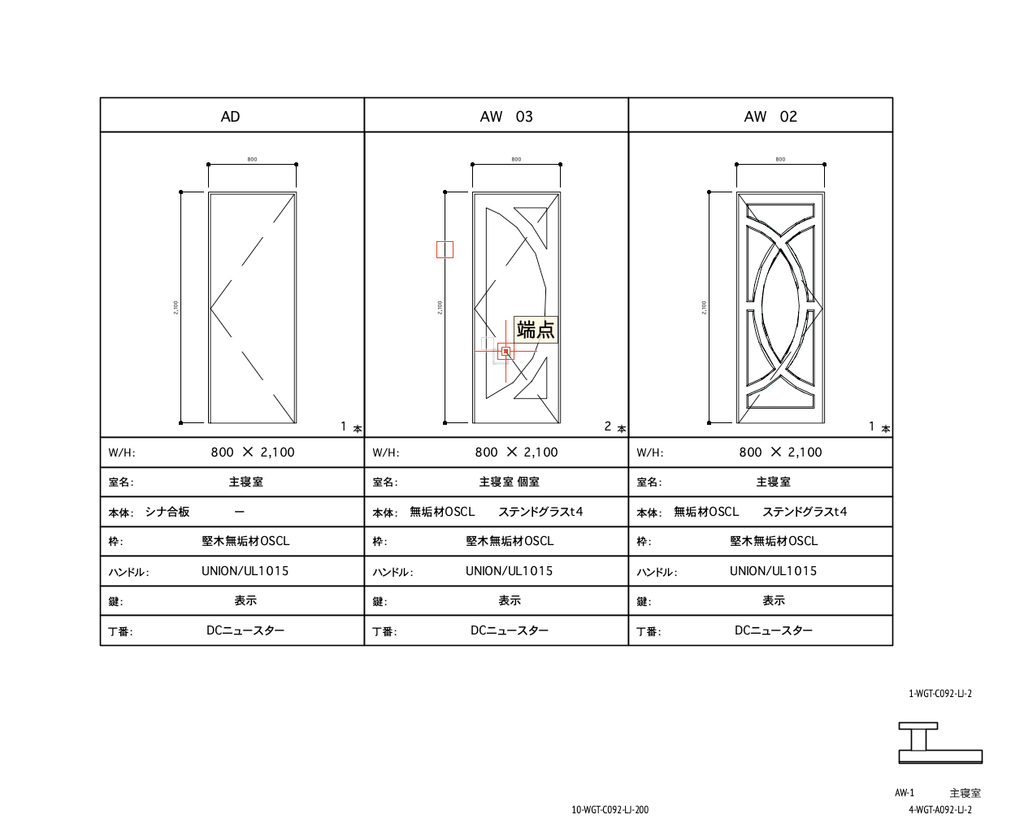

インテリアデザイナーの建具表はアイキャッチ画像（最初の画像）のようなものになるのかな、と思います。
当然Vectorworksなのでグラフィック凡例を使うのですが、その凡例ソースの定義では、イメージ図（絵）は決まったカテゴリーじゃないとダメ（建具の場合は建具のみ、家具の場合は家具のみ）なので、アイキャッチのように付随金物は同時に表に組み込めません。
なので、考えついたのですが、どうせならIFC絡めたいのでやろうとしたけど、設定したカスタムプロパティセットがグラフィック凡例のソースの定義に反映されないという驚愕の事実が判明！
渋々、レコードフォーマットを混ぜてこの形にしました。
でも、付随金物の表示方法は全く納得してないので、改良する予定です。
あ、今日山川さんが書いたVectorworksの新しい本が届きました。開くのが楽しみです（笑）
