2026年春から運用開始のBIM建築確認申請。

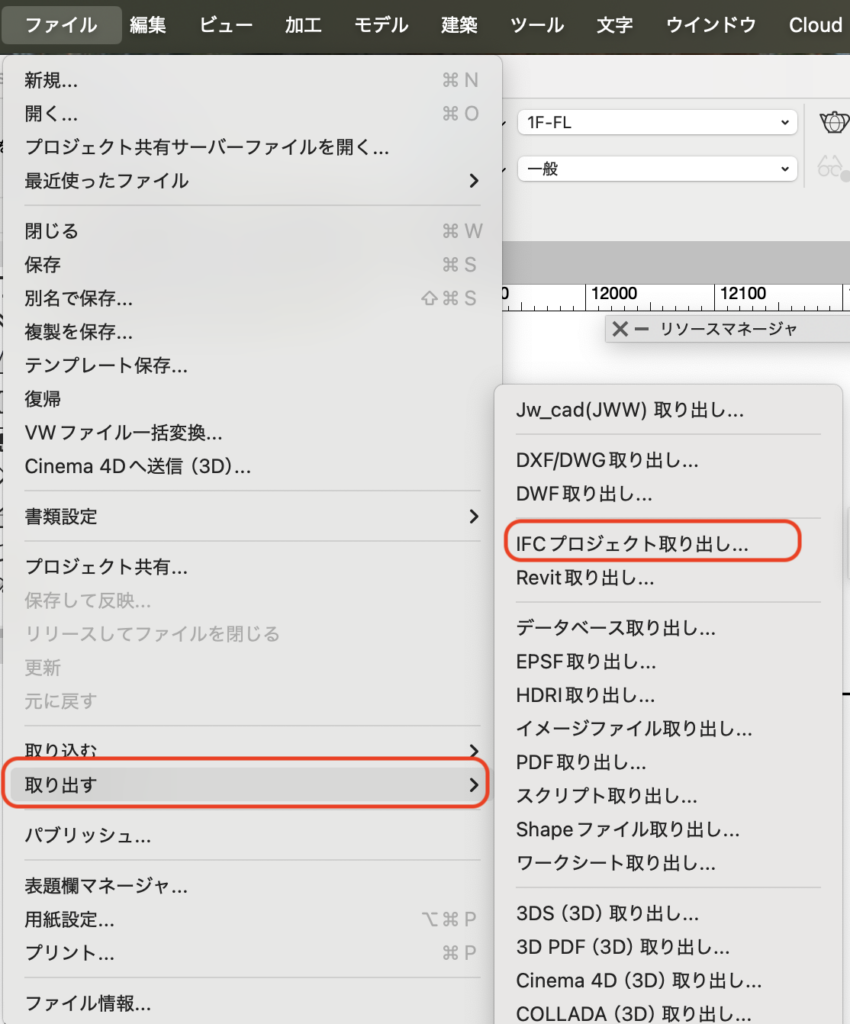

そのBIMモデルとはIFCデータとなっているので、vwxファイルをIFCデータとして取り出す必要があります。
で、つい先日IFCデータを納品する機会があり、納めたところ以下の指摘を受けました。
- IFCファイルが他のBIMソフトよりも異常に重い（ファイル開くのに15分もかかる）
- 文字化けしてる
そこで、Vectorworks japan からのアドバイスとHelp検索で修正すると
ファイルサイズは1/3以下（ファイル開くのに15分かかってたのが数十秒になった。それでも数十秒はかかり過ぎですね）そして文字化けも解消したので、今回はその情報を共有したいと思います。
Helpから
最良の結果を得るには、取り出す前に以下の設定を行っておくことを推奨します。
環境設定で回転体の分割数を「8」に設定し、ファイルサイズを小さくします。
ビューを2D／平面に設定します。
ビューをモデルの小さくシンプルなコーナーにズームします。
多分、この設定でファイルサイズが激減したのだと思います。で、ちょっとわかりにくいのが3つ目の
【ビューをモデルの小さくシンプルなコーナーにズームします】
個人的な解釈として以下の状態にして取り出しました。

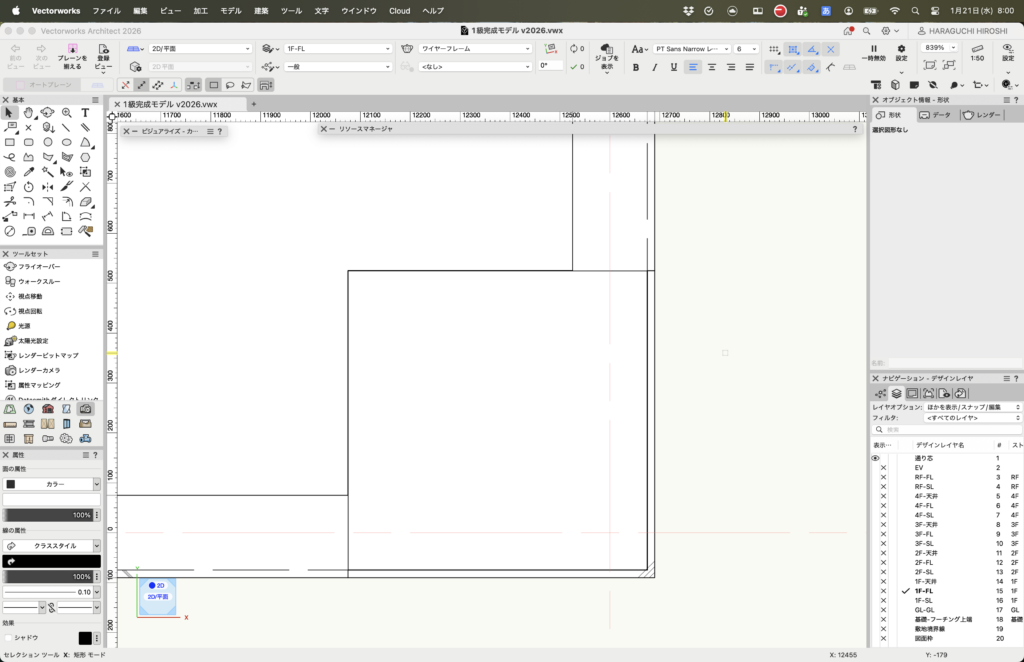

モデルのシンプルなコーナー部をズームした画面です。（もう少しズームすればもっと減ったのかも？）
＊解釈が間違ってたらご指摘下さい
VWJ S氏からのアドバイス

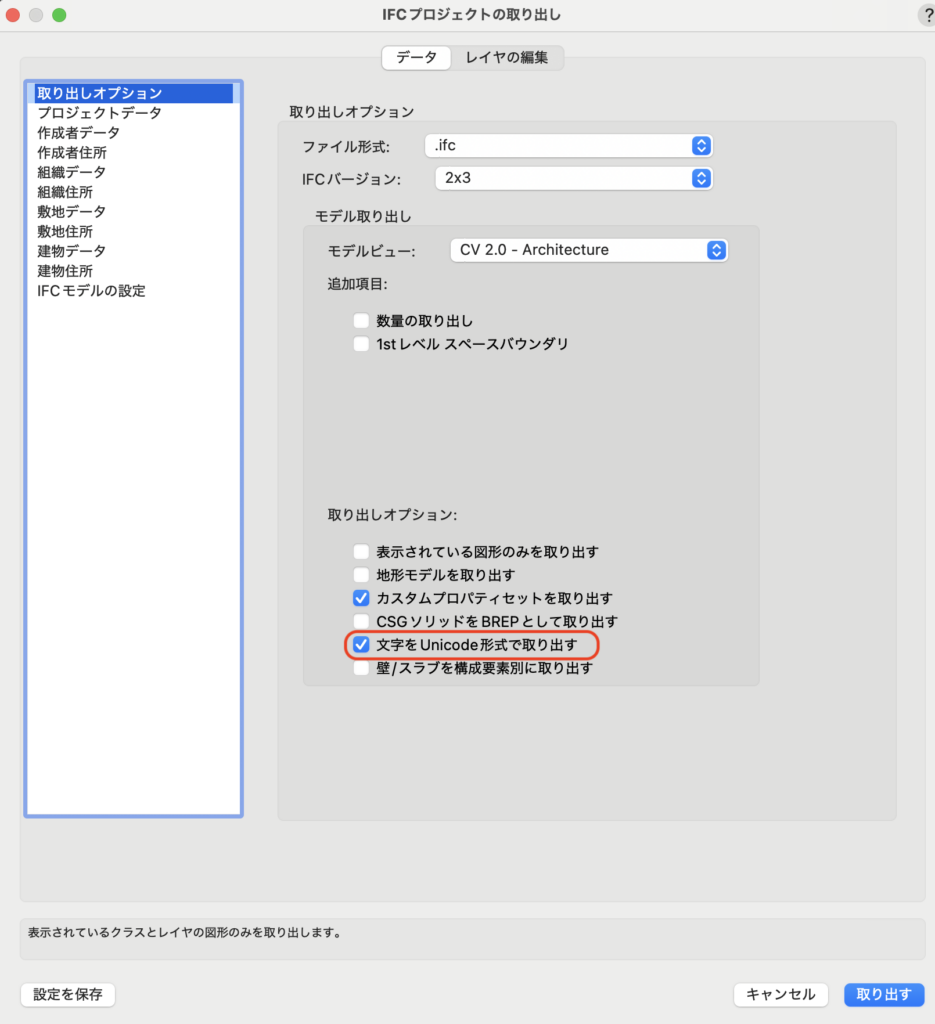

【文字をUnicodeke形式で取り出す】を有効にする。これで文字化けが解消しました。
2026年春からBIMモデル（IFC）での確認申請が開始されるので、良いタイミングでのシェアになったかもしれません。
