例えば小屋伏せ図で屋根垂木を全部ではなく、部分的に表現させたい場合。

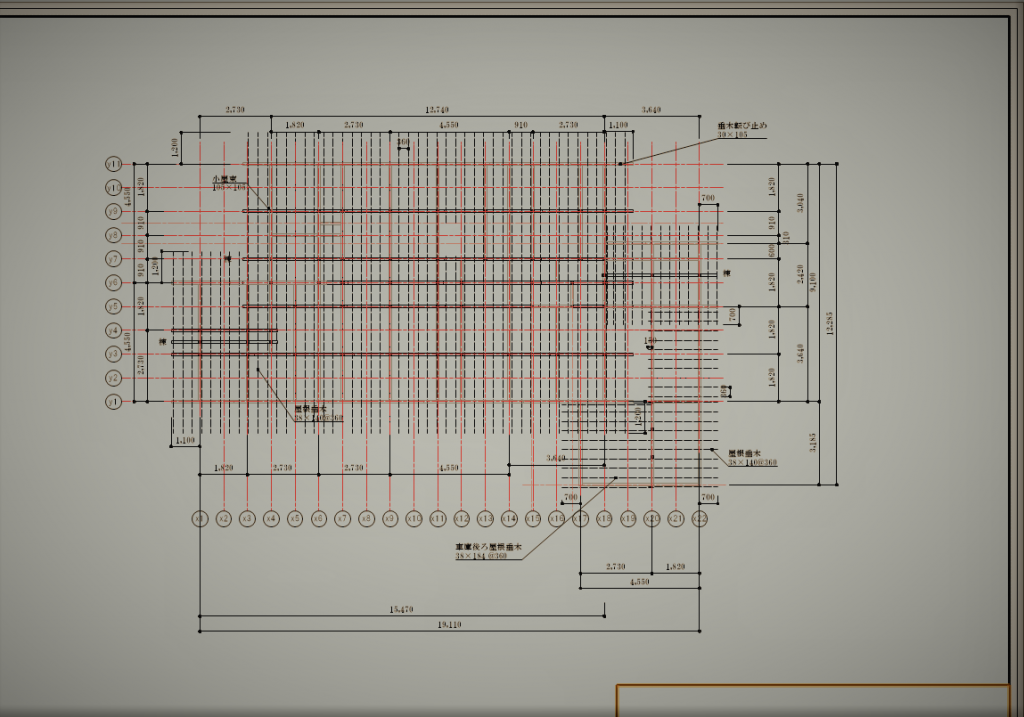

まずは全部表現した場合↓

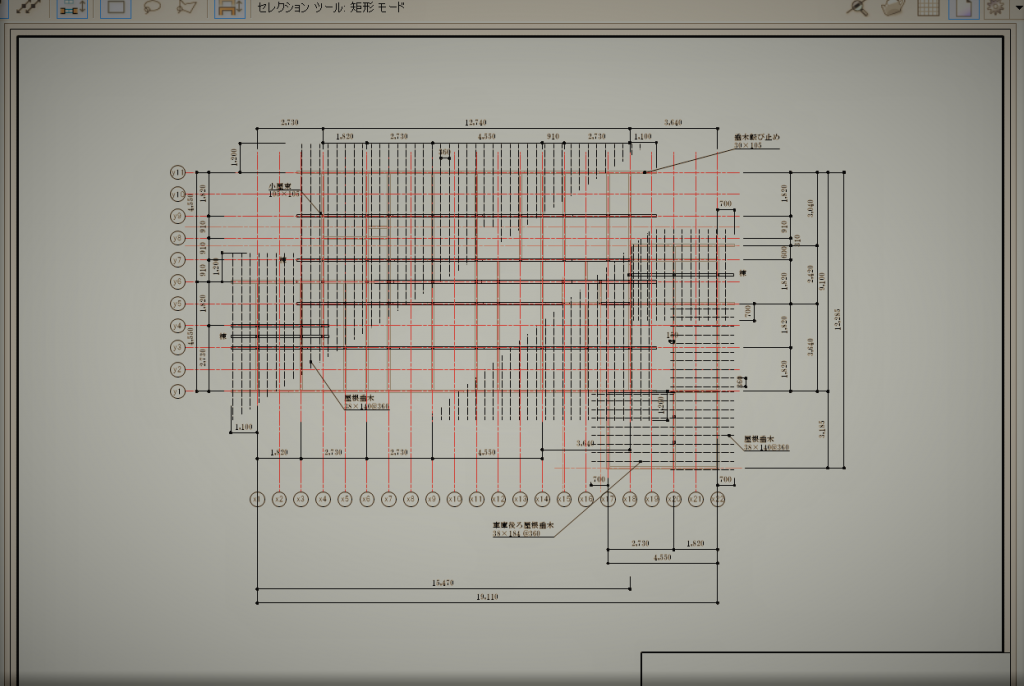

部分的に表現させた場合↓

(少し斜めってますがご容赦を)



もう少しうまくできると思いますが、とりあえずはこんな感じになります。

これは屋根垂木だけの2種類のクロップしたビューポートを、小屋伏せ図に重ねているだけです。

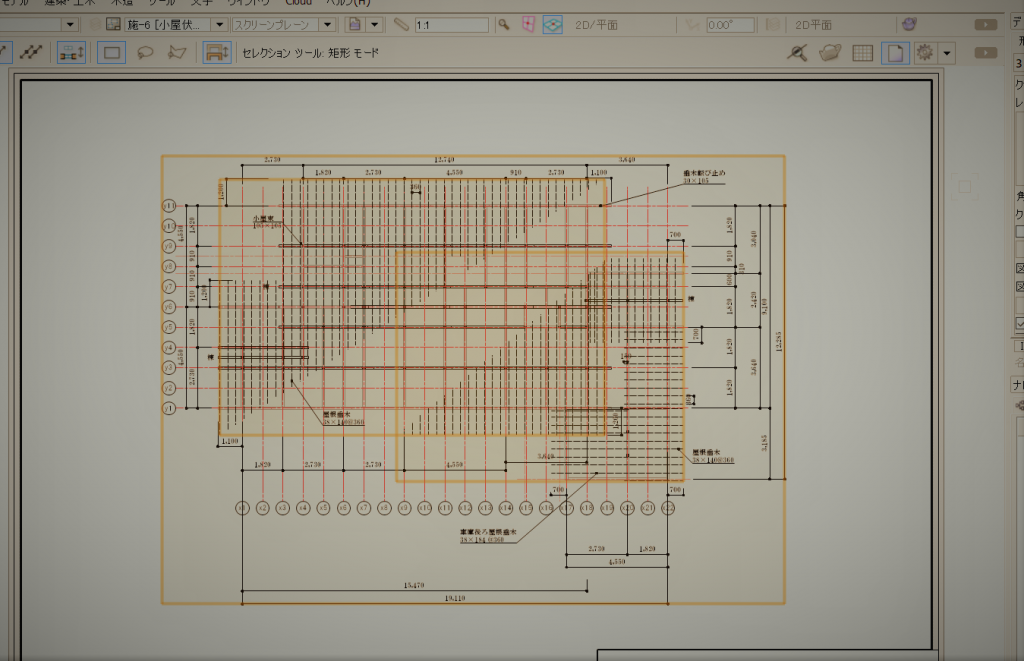

ビューポートのオレンジ色枠が3つあるのがおわかりでしょうか?

屋根垂木を重ねる位置に気を使いますが、スナップさせれば大丈夫でしょう。



BIMは図面化、図面表現も色んなやり方があって面白いです。



当初は取り出した図面があまりにもひどくて「とても使い物にならない」と文句言っていましたが

「使い物にならないのは、オメーだよ」とVectorworksくんに逆に言われていたと思います(笑)



日々研鑽っす。

スポンサーリンク
コメント一覧
  1. 杉山です。 より:

    お疲れ様です!
    このビューポートのつぎはぎ重ね処理
    自分もよくやりますよ。
    断面ビューポートで断面を雁行させずに、たとえばテーブルの断面をきりたくないけど、サッシの断面はきりたい時とか。
    タラップハシゴの正面から、天井開口は断面きりたいけど、ハシゴは断面きりたくない時とか。
    でもあんまり細かくやると、わけわかんなくなる時ありますね(笑

  2. hirockn より:

    お疲れ様です!
    ビューポートって応用が効くので楽しいですよね(^^♪
    たしかに、やり過ぎには注意が必要かもです(笑)
    でも、アレコレやっちゃうんですよね(^_^;)
